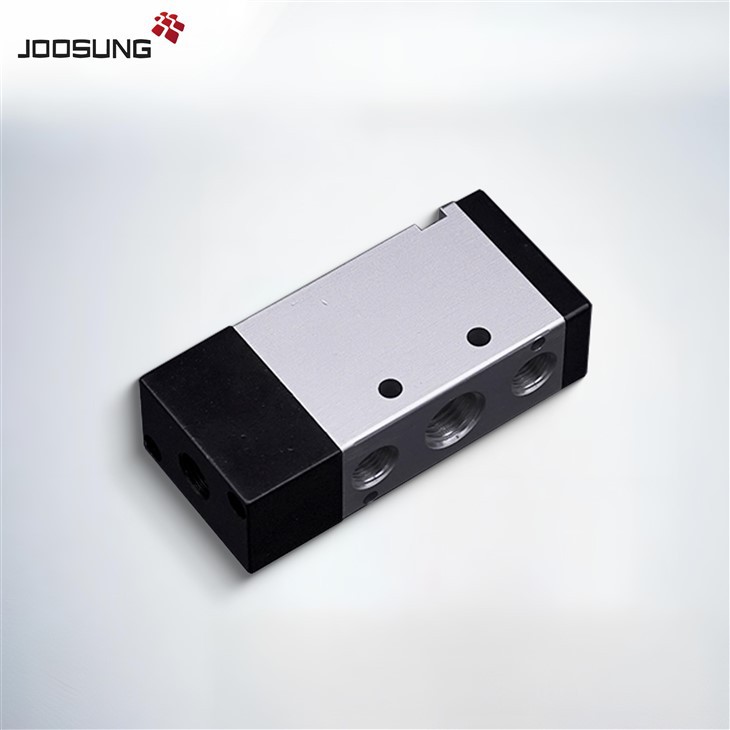

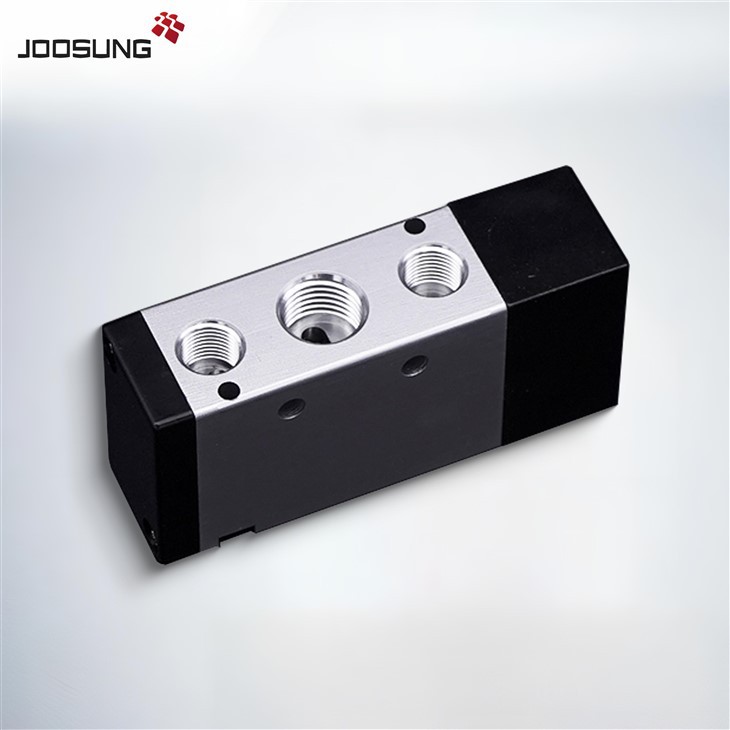

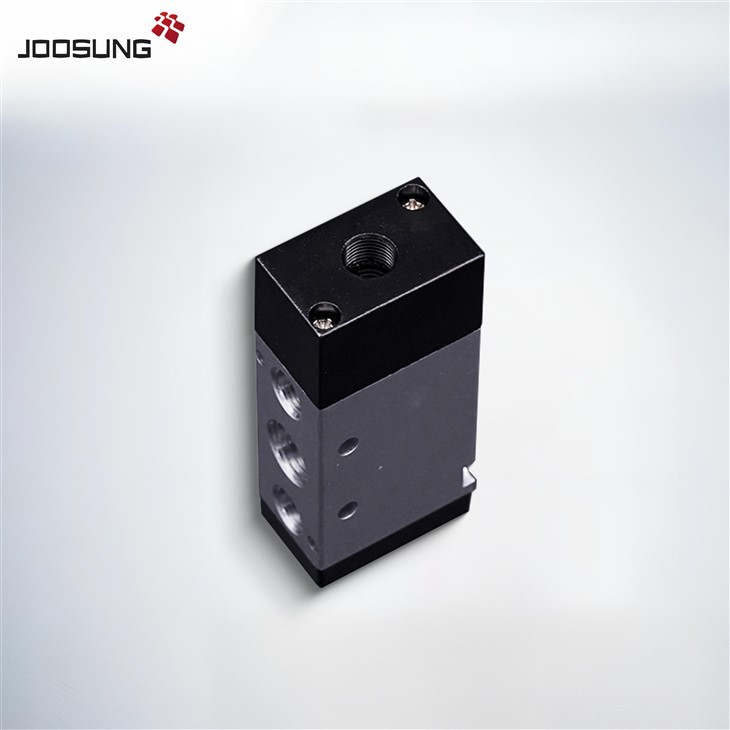

4A200 ተኸታታሊ ኣየር ፓይሎት ቫልቭ

ከመይ ጌርና ንእዝዝ4A200ተኸታታሊኣየርቫልቭ

4A 2 10 08 □

① ② ③ ④ ⑤

1ሞዴል

2 ኮድ

3ዓይነት ቫልቭ

4ዓቐን ወደብ

5ዓይነት ፈትሊ

4A:ኣየር ቫልቭ(5/2,5/3 መንገዲ)

2፡200 ተኸታታሊ መደብ

10:ንጽል ኣየር ምቁጽጻር 5/2 መንገዲ
20:ድርብ ምቁጽጻር ኣየር5/2 መንገዲ
30C:ድርብ ኣየር ምቁጽጻር 5/3 መንገዲ ዕጹው ማእከል
30E:ድርብ ምቁጽጻር ኣየር 5/3 መንገዲ መውጽኢ ማእከል
30P:ድርብ ኣየር ምቁጽጻር 5/3 መንገዲ ጸቕጢ ማእከል

06:1/8"

08:1/4"

ባዶ:ፒ.ቲ
G:G
ት:ኤን.ፒ.ቲ

4A200ተኸታታሊኣየርቫልቭ ቁልፊ ስፔሲፊኬሽን

መርኣያ

4A210-06
4A220-06

4A230C-06
4A230E-06
4A230P-06

4A210-08
4A220-08

4A230C-08
4A230E-08
4A230P-08

ፈሳሲ

ኣየር(ብ40μm ፍልተር ባእታ ክጽረግ)

ተዋስኦ

ናይ ደገ ምቁጽጻር

መጠን ወደብ [መተሓሳሰቢ1]

ኣብ=ምውጻእ=መውጽኢ=1/8"።

ኣብ=ምውጻእ=1/4"መውጽኢ=1/8"።

መጠን ኣፍደገ(Cv)
[መተሓሳሰቢ4]

4A210-08,4A220-08:17.0ሚሜ2(ሲቪ=1.0)
4A230C-08:13.6ሚሜ2(ሲቪ=0.8)

ዓይነት ቫልቭ

5 ወደብ 2 መርገጺ

5 ወደብ 3 ቦታ

5 ወደብ 2 መርገጺ

5 ወደብ 3 ቦታ

ናይ ስራሕ ጸቕጢ

0.15 ~ 0.8MPa (21 ~ 114psi)

መርትዖ ጸቕጢ

1.2MPa(175psi)

መጠን ሙቁት

-20~70 ዲግሪ

ንብረት ናይ ኣካል

ኣሉሚንየም ቅይሕ

ምልካይ [መተሓሳሰቢ2]

ኣየድልን እዩ።

Max.frequency [መተሓሳሰቢ3]

5 ዑደት/ሰከንድ

3 ዑደት/ሰከንድ

5 ዑደት/ሰከንድ

3 ዑደት/ሰከንድ

ክብደት(ሰ)

4A210-06:185
4A220-06:285

365

4A210-08:185
4A220-08:285

365
